石墨接地线（极）是怎样和杆塔链接的

发布时间：2018-08-05

石墨接地线，我们就会想到接地绳，实际上石墨接地线也叫石墨接地绳、石墨接地极。石墨接地极通常又会用到什么地方呢？恒泰石墨接地线一般是用在电力、铁路、通讯、化工、古树古建筑防雷等多种行业当中的，但是石墨电缆与塔杆相连时，应使用凯装石墨电缆专用引出线，也就是普通的石墨接地线的外层加一层不锈钢丝的外罩，它可防止外露的石墨电缆被人为破坏和环境因素造成的损害。使用时只需将引出线的一端用螺丝固定于塔杆上，另于端连接石墨电缆即可。石墨电缆接地线连接时采用搭接连接，其搭接长度不小于直径的 5 倍，搭接时采用 2mm 的单股石墨线束或金属丝紧密缠绕扎紧形成良好的导电通路。

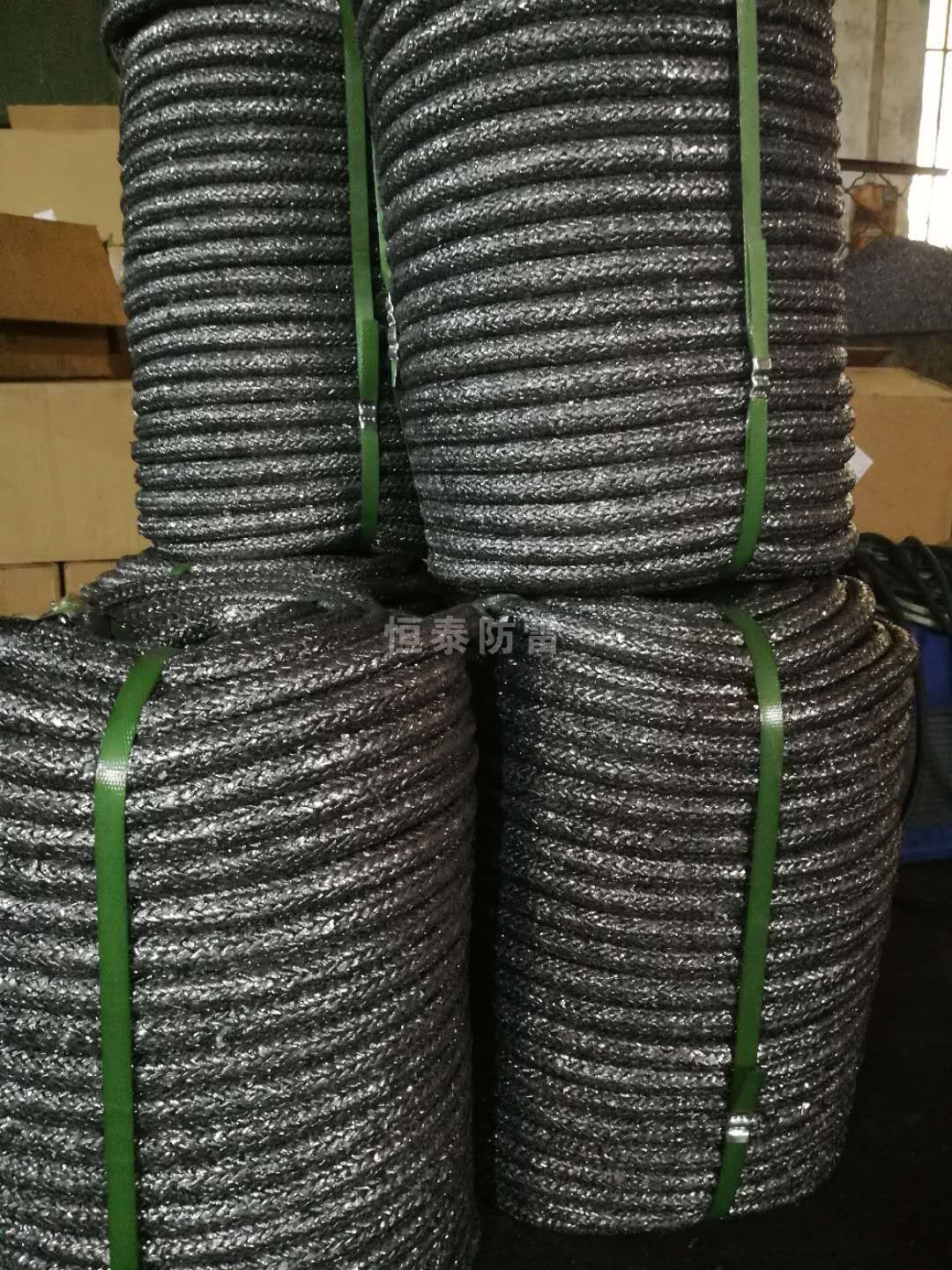

石墨接地线由多股石墨线束组成，包含了石墨布层、具有增加强度的玻璃纤维丝和增加导电性能的金属丝等。软体石墨接地极的制造工艺主要为：将石墨按配比置于 98wt％的浓硫酸中搅拌、浸泡0.5～2h后进行酸洗，水洗至pH值为中性后， 脱水使水分小于30wt％；然后 将石墨在 800～1000℃范围膨化，使其膨胀自身体积 150～250 倍得到膨化石墨。将膨化石墨碾成石墨线，由若干相同的排列在一起的石墨线形成石墨线束；将能提高软体专用模块抗拉强度的玻璃纤维丝和金属丝均匀地分布在石墨线束中碾压成石墨纤维束；进一步裁剪成布条，复合成单股线；最后将若干相同的排列在一起的单股线编织成软体石墨接地极，完成软体石墨接地极的本体生产工艺。
石墨接地体呈电缆状，扁带状。采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，该品属非金属导电体，耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长30年，免维护、安全可靠。使用不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节省材料，经费，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。
