沧州石墨接地模块的施工安装怎么进行

发布时间：2018-11-21

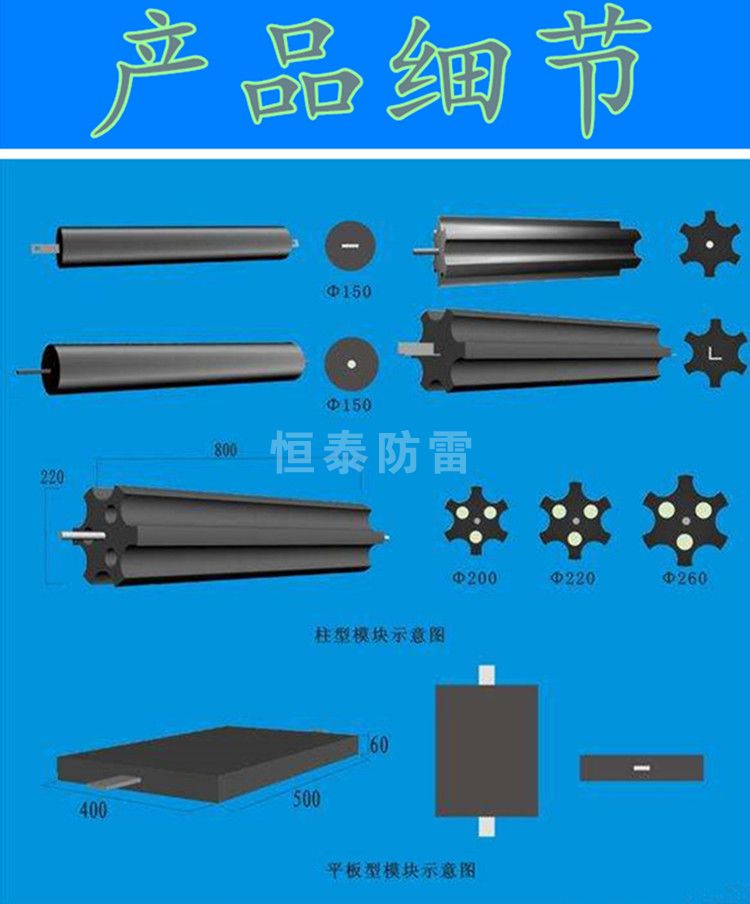

石墨接地模块是一种以导电非金属材料为主的接地体，它由导电性、化学稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。适用于各种类型的土壤环境，在高土壤电阻率地区应用更具有显著的优越性。与传统接地体相比，本产品具有降阻效率高、接地电阻稳定、减少地电位反击、使用寿命长、抗腐蚀、施工安装方便等优点。接地模块埋入大地后，其中的非金属材料与大地构成一个接触良好的整体。一方面它能够与土壤紧密接触,扩大散流面积，降低与土壤间的接触电阻；另一方面它向周围土壤孔隙中流动渗透，降低周围土壤电阻率，在接地体四周形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。接地模块可进行垂直埋置或水平埋置，埋置深度一般为0.8~1.0米。具有很强的保湿、吸湿性和稳定的导电性，金属接地体通过外围的非金属的模块材料与大地的接触电阻将大大减小，达到良好的降阻作用。
石墨接地模块施工方法：1、接地模块根据现场情况可采用垂直埋置和水平埋置两种，埋设深度一般为0.6m—0.8m以下(埋设深度根据跨步电压、冻土层深度而定)；2、接地模块在埋设时建议其间距不小于4m(其离子散流的半径为lm—3m，根据现场地质条件而定)；3、接地模块的电极芯相互并联或与地线联接时需采用电气焊接或ERICO放热焊接，焊接长度为其连线宽度的3倍；4、当接地模块内置电极芯为热镀锌钢材时，其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂；5、接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触，待其充分吸湿后测量接地电阻。
石墨接地模块施工步骤
1、接地模块水平埋设时，埋设深度不小于0.6m，接地模块间距离不小于3m，垂直埋设时，接地模块之间的距离也尽量不小于是3m。
2、接地模块极芯间相互连接或与接地网连接时，必须焊接。焊接必须是搭焊，搭焊长度至少应为地极芯宽度的2倍。焊接处应消除焊渣，并采取防腐措施。
3、回填时优质粘土，还应适量洒水，分层夯实，待模块充分吸湿24小时后测量接地电阻。
注：由于土壤电阻率的不均匀，设计方案的不同，辅助接地材料的使用情况和施工质量影响，以上计算仅为理论计算实际效果可能与理论值有偏差！
